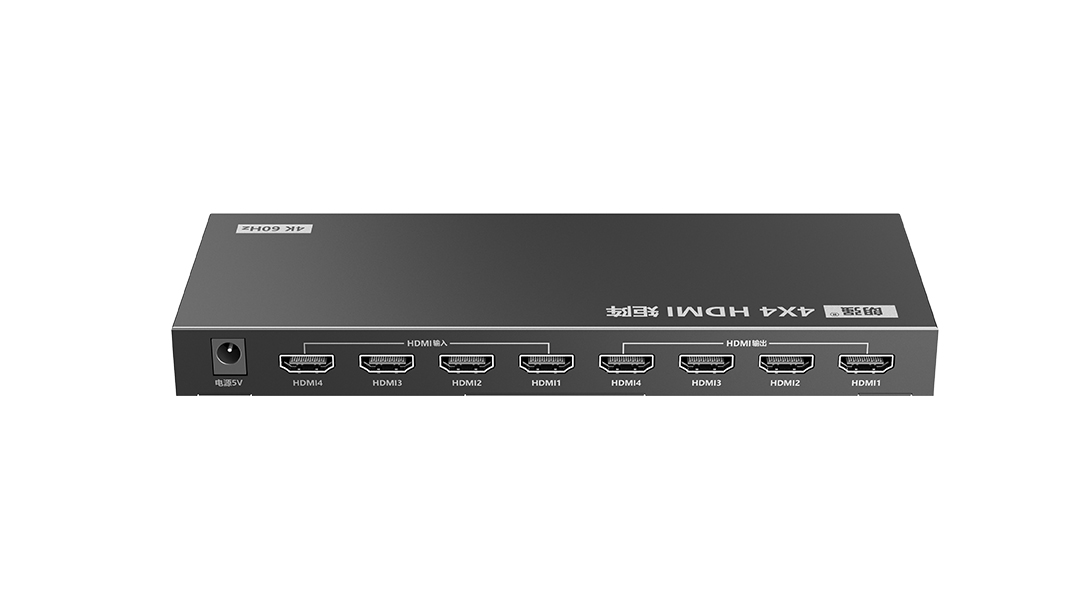

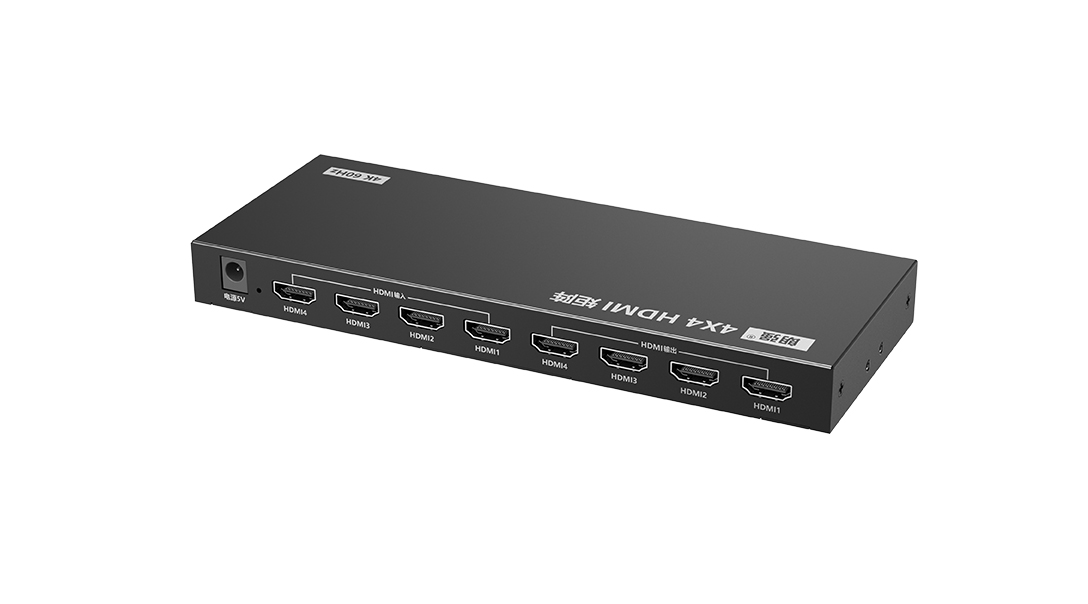

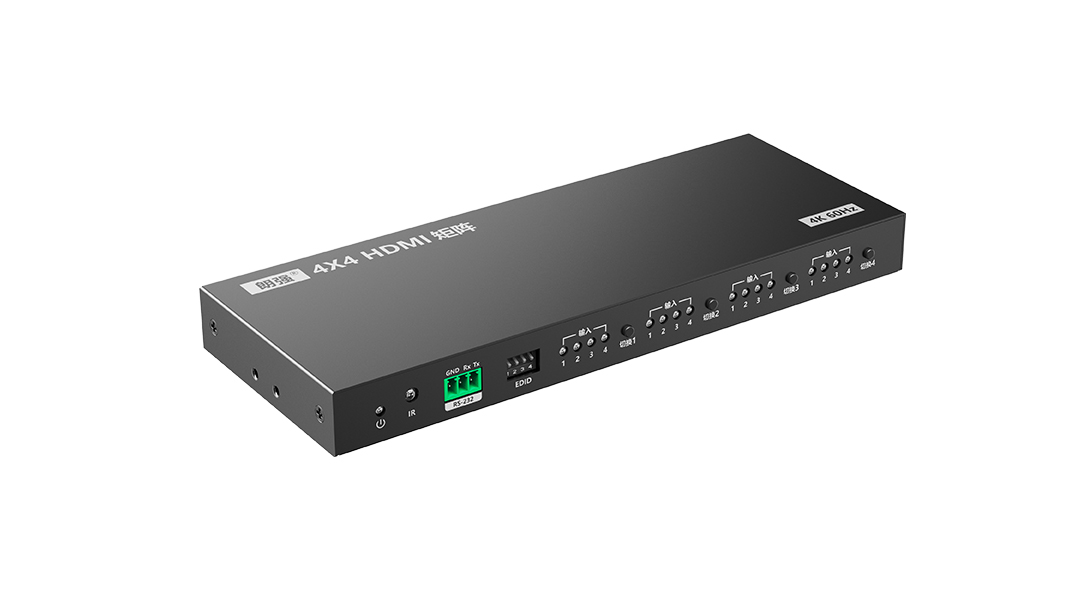

LQ414

4进4出 HDMI™2.0矩阵切换器 4096x2160@60Hz

本产品为4进4出HDMI™矩阵切换器，可将4路HDMI™输入信号任意切换输出至4路 HDMI™设备显示。最高支持4096x2160@60Hz HDR超高清分辨率，多种切换方式（如：红外遥控，按键及RS232）灵活匹配输入、输出设备；任意2路HDMI™输出支持Auto Down-scaling显示。产品是一种可靠的超高清视频传输解决方案，广泛应用于安防监控、教育培训、展览演播、指挥中心等场景。

产品概述

规格参数

资源下载

HDMI版本

HDMI2.0（HDR，YUV4:4:4）
兼容HDCP2.2，HDCP1.4

HDMI 端口

4 HDMI输入，4 HDMI输出

传输速率

18Gbps

视频带宽

600MHz

支持分辨率

480i@60Hz、480p@60Hz、576i@50Hz、576p@50Hz、 720p@50/60Hz、1080i@50/60Hz、1080p@50/60Hz、 3840×2160@24/25/30/60Hz、4096×2160@24/25/30/60Hz

音频格式

LPCM7.1/DTS-HD/DTS-Audio/Dolby Digital plus/ Dolby TrueHD 7.1/Dolby Digital 7.1CH/Dolby Atmos

RS-232串口

3针（GND/Rx/Tx），波特率9600

电压

DC5V/1A

功耗

＜4W

工作温度

-20℃~60℃

存储温度

-30℃~70℃

相对湿度

0~90%RH（无凝结）

材质

铁壳

颜色

黑色

重量

375g

尺寸

210.0（L）*80.0（W）*21.0（H） mm

防护等级

静电保护
1a接触放电2级（±4KV）
1b空气放电3级（±8KV）
执行标准：IEC61000-4-2
防雷击、防浪涌保护
